BLE Mesh: создание интеллектуальных сетей с использованием Bluetooth Low Energy

В постоянно меняющемся мире Интернета вещей (IoT), где подключенные устройства преобразуют нашу повседневную жизнь и промышленные операции, потребность в надежных, масштабируемых и энергоэффективных коммуникационных сетях никогда не была столь критичной. Именно здесь на помощь приходит технология Bluetooth Low Energy (BLE) Mesh, предлагающая мощное решение для бесперебойного и интеллектуального подключения бесчисленного количества устройств.

Технология Bluetooth Low Energy, или BLE, стала повсеместным стандартом для беспроводной связи с низким энергопотреблением. Она лежит в основе беспроводных наушников, фитнес-трекеров и широкого спектра устройств Интернета вещей. Но BLE Mesh выводит BLE на новый уровень, предлагая сетевую топологию, идеально подходящую для приложений, требующих широкого взаимодействия устройств, таких как умные дома, промышленная автоматизация и интеллектуальное управление зданиями.

На нашем сайте вы можете посмотреть следующие статьи с использованием технологии Bluetooth Low Energy:

Основы BLE Mesh

По своей сути, BLE Mesh — это протокол связи и сетевая архитектура, позволяющая устройствам формировать взаимосвязанные ячеистые сети. Эти сети состоят из узлов, которые взаимодействуют друг с другом, обеспечивая бесперебойный поток данных по сети, даже когда отдельные узлы находятся вне зоны прямой радиосвязи. Это важнейшая особенность, поскольку она гарантирует, что сеть не ограничена типичным радиусом действия связи «один к одному», характерным для традиционного Bluetooth.

BLE Mesh, или Bluetooth Low Energy Mesh, — это протокол беспроводной связи и сетевая топология, построенная на основе технологии Bluetooth Low Energy (BLE). Он предназначен для создания крупномасштабных, самовосстанавливающихся и высоконадежных ячеистых сетей, состоящих из множества взаимосвязанных BLE-устройств. BLE Mesh особенно полезен для таких приложений, как автоматизация умного дома, промышленный Интернет вещей (IoT) и автоматизация зданий, где множество устройств должны взаимодействовать друг с другом.

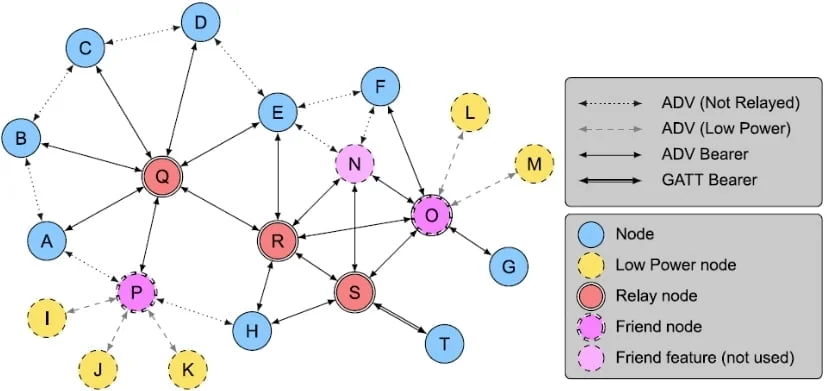

Узлы сети BLE

Традиционная BLE-связь хорошо работает в простых сценариях "точка-точка" или "точка-многоточка". Однако, когда количество устройств увеличивается или когда устройства разбросаны по большой территории, прямая связь между каждым устройством становится непрактичной. BLE Mesh решает эти проблемы, предлагая сетчатую топологию, которая является самовосстанавливающейся, масштабируемой и энергоэффективной.

Основные особенности BLE Mesh

Технология BLE Mesh предлагает ряд важных функций, включая возможности самовосстановления. В сети BLE Mesh, если одно устройство выходит из строя или становится недоступным, сеть может динамически перенаправлять сообщения по альтернативным путям. Эта характеристика самовосстановления обеспечивает надежность сети даже в динамичных и постоянно меняющихся условиях.

Кроме того, сети BLE Mesh обладают высокой масштабируемостью, что означает возможность добавления множества устройств в сеть без ущерба для производительности. Эта масштабируемость имеет решающее значение в таких приложениях, как «умные здания», где сотни или даже тысячи датчиков, светильников и других устройств должны быть бесперебойно интегрированы.

Кроме того, технология BLE Mesh разработана с учетом низкого энергопотребления. Устройства в сети BLE Mesh могут быть оптимизированы для экономии энергии, что делает их подходящими как для устройств с батарейным питанием, так и для устройств, использующих методы сбора энергии.

Традиционный Bluetooth против BLE Mesh

Традиционный Bluetooth, также известный как Bluetooth Classic, изначально был разработан для связи «точка-точка». Он отлично подходит для соединения двух устройств, например, смартфона и беспроводной гарнитуры или ноутбука и мыши. Эта классическая модель Bluetooth по своей сути представляет собой топологию «звезда» или «точка-многоточка», где центральное устройство (ведущее) взаимодействует с одним или несколькими периферийными устройствами (ведомыми).

В отличие от традиционных Bluetooth-устройств, BLE Mesh использует более целостный подход к сети. Он представляет собой ячеистую топологию, в которой каждое устройство в сети может взаимодействовать с любым другим устройством, независимо от его положения в сети. Этот фундаментальный сдвиг в структуре сети позволяет BLE Mesh преодолеть ряд ограничений, присущих традиционному Bluetooth.

Основные характеристики топологии сети BLE

Децентрализованная связь: в сети BLE Mesh нет центрального узла или ведущего устройства. Вместо этого все устройства являются равноправными участниками, которые могут напрямую взаимодействовать друг с другом. Такая децентрализация гарантирует, что ни одно устройство не является единственной точкой отказа, повышая надежность сети.

Самовосстановление: сети BLE Mesh обладают функцией самовосстановления, что означает, что если устройство выходит из строя или становится недоступным, сеть может перенаправлять сообщения по альтернативным путям. Эта способность к самовосстановлению гарантирует, что сеть останется надежной и работоспособной даже в случае сбоев устройств или изменений в сети.

Масштабируемость: сети BLE Mesh обладают высокой масштабируемостью, что делает их подходящими для приложений, где необходимо добавлять в сеть множество устройств. По мере добавления новых устройств они могут легко присоединяться к существующей сети, расширяя зону покрытия.

Широкий охват: благодаря возможности передачи сообщений через несколько устройств, сети BLE Mesh обеспечивают более широкий охват по сравнению с традиционным Bluetooth, что делает их идеальными для больших помещений или зон с препятствиями.

Оптимизирована для низкого энергопотребления: технология BLE Mesh разработана для экономии энергии, что делает её подходящей для устройств с батарейным питанием или устройств, собирающих энергию. Каждое устройство может быть оптимизировано для минимизации энергопотребления.

Архитектура BLE Mesh: компоненты и ключевая терминология

Для эффективного внедрения и управления сетью Bluetooth Low Energy (BLE) Mesh крайне важно понимать архитектуру, компоненты и ключевую терминологию, связанную с этой технологией. В этом разделе мы рассмотрим архитектуру BLE Mesh, разберем ее основные компоненты и объясним фундаментальную терминологию, используемую в сетях BLE Mesh.

Узлы: строительные блоки сети

Узлы — это отдельные устройства в сети BLE Mesh. Это могут быть любые устройства, от смартфонов и датчиков до лампочек, выключателей и любых других устройств, поддерживающих технологию BLE. Каждый узел играет свою роль в сети: либо как устройство, генерирующее или потребляющее данные («Узел-устройство»), либо как устройство, помогающее передавать сообщения («Узел-ретранслятор»). Каждый узел имеет уникальный адрес в сети и может напрямую взаимодействовать с другими узлами в пределах своего радиодиапазона.

Сообщения: блоки обмена данными

Сообщения — это пакеты данных, которыми обмениваются в сети BLE Mesh. Эти сообщения могут содержать информацию, такую как данные с датчиков, команды управления или любые другие данные, имеющие отношение к приложению. Сообщения могут быть одноадресными (отправлены одному устройству), широковещательными (отправлены всем устройствам в сети) или многоадресными (отправлены определенной группе устройств). Ретрансляционные узлы играют решающую роль в маршрутизации сообщений внутри сети.

Модель «публикация-подписка»: гибкая система доставки данных

Одна из ключевых концепций BLE Mesh — это модель «публикация-подписка». Узлы могут подписываться на определенные типы сообщений, указывая на свою заинтересованность в получении конкретных данных. Узлы, генерирующие данные, известные как издатели, отправляют свои сообщения группе подписчиков, выразивших заинтересованность в этих данных. Эта модель обеспечивает гибкую и эффективную доставку данных в сети.

Сетевой уровень: управление маршрутизацией сообщений

Сетевой уровень отвечает за управление маршрутизацией сообщений в сети BLE Mesh. Каждый узел в сети знает о своих соседних узлах, и сетевой уровень занимается созданием и поддержкой таблиц маршрутизации, обеспечивая эффективную передачу сообщений по сети. Этот уровень играет ключевую роль в обеспечении доставки сообщений к месту назначения.

Модели: определение поведения устройства

BLE Mesh определяет набор моделей, которые задают поведение устройств. Модели определяют, как устройство взаимодействует с другими узлами в сети и какие типы сообщений оно может отправлять или получать. Например, лампочка может использовать модель освещения, позволяющую ей получать команды на изменение яркости и цвета. Модели обеспечивают единообразное поведение и совместимость между различными устройствами.

Элементы и сцены: организация функциональности устройства

Элементы представляют собой подразделения узла, позволяющие одному физическому устройству выступать в роли нескольких логических устройств. Сцены, с другой стороны, — это предопределенные состояния или конфигурации элементов. Элементы и сцены обеспечивают структурированный способ организации и управления функциональностью устройств, упрощая управление сложными устройствами с множеством возможностей.

Безопасность: защита данных и устройств

Технология BLE Mesh включает в себя надежные механизмы безопасности для защиты данных и устройств. К ним относятся шифрование сообщений для предотвращения перехвата информации, аутентификация для обеспечения целостности сообщений и контроль доступа для управления разрешениями устройств в сети. Безопасность является критически важным аспектом BLE Mesh, особенно в приложениях, где задействованы конфиденциальные данные или управление устройствами.

Модели BLE Mesh

Модели BLE Mesh являются важнейшим аспектом технологии BLE Mesh. Они определяют поведение и функциональность устройств в ячеистой сети. Модели описывают, как устройства взаимодействуют, какие типы сообщений они могут отправлять или получать, а также структуру данных, используемых для взаимодействия. Вот некоторые часто используемые модели BLE Mesh:

Универсальная модель включения/выключения: эта модель используется для устройств, которые можно включать и выключать, таких как светильники и выключатели. Она позволяет осуществлять управление и передавать информацию о состоянии.

Универсальная модель уровня яркости: эта модель используется устройствами с регулируемым уровнем яркости, например, диммируемыми светильниками. Она поддерживает управление уровнем яркости устройства и передачу данных о нем.

Модель регулировки яркости света: разработанная для систем освещения, эта модель включает в себя функции, связанные с уровнем яркости, управлением и отображением состояния.

Модели датчиков: эти модели охватывают широкий спектр датчиков, включая датчики окружающей среды (например, температуры, влажности), датчики присутствия и датчики освещенности. Они позволяют собирать данные и формировать отчеты.

Модель сцены: модели сцен определяют набор предопределенных состояний или сценариев для освещения и других устройств. Они позволяют пользователям сохранять и вызывать конкретные конфигурации устройств.

Модели, разработанные производителем: производители могут создавать индивидуальные модели, соответствующие уникальным требованиям к их устройствам. Эти модели могут предлагать специфические функции и возможности, не предусмотренные стандартными моделями.

Модели времени и планировщика: эти модели позволяют устройствам взаимодействовать на основе расписаний или значений часов реального времени, что делает их подходящими для таких приложений, как автоматическое управление освещением.

Модель прокси-сервера для Mesh-сети: эта модель используется для прокси-узлов, которые соединяют BLE Mesh-сеть с внешними устройствами, не входящими в Mesh-сеть, такими как смартфоны или планшеты.

Дружественные модели: дружественные модели связаны с дружественными узлами, которые помогают маломощным устройствам в сети, буферизуя и пересылая их данные. Они являются частью функциональности дружественных узлов.

Модель состояния: необходима для мониторинга общего состояния и работоспособности ячеистой сети, включая возможности подключения и производительность устройств.

Эти модели BLE Mesh предлагают стандартизированный способ управления устройствами в ячеистой сети и взаимодействия с ними. Они обеспечивают совместимость и взаимодействие между устройствами разных производителей, упрощая создание разнообразной и функциональной экосистемы IoT с использованием технологии BLE Mesh. В зависимости от области применения вы можете выбрать и внедрить соответствующую модель, отвечающую требованиям ваших устройств.

Прокси-узел

BLE Mesh Proxy Node — это особый тип устройства в сети Bluetooth Low Energy (BLE) Mesh, который служит мостом или посредником между сетью и внешними устройствами, не являющимися её частью. Узлы-прокси являются важными компонентами в сетях BLE Mesh, особенно в сценариях, когда необходимо взаимодействовать с сетью или управлять ею со смартфонов, планшетов или других устройств, не входящих в Mesh-сеть. Вот основные характеристики и функции узлов-прокси BLE Mesh:

Подключение устройств, не входящих в сеть Mesh: Прокси-узлы позволяют устройствам, не входящим в сеть Mesh, таким как смартфоны или планшеты, взаимодействовать с сетью BLE Mesh и управлять ею. Это особенно полезно, когда необходимо обеспечить пользовательский интерфейс или возможность удаленного управления сетью Mesh через стандартные потребительские устройства.

Bluetooth GATT Proxy: прокси-узлы часто реализуют службу Generic Attribute Profile (GATT) Proxy, которая позволяет устройствам, не относящимся к ячеистой сети, подключаться к прокси-узлу с использованием стандартных процедур GATT. Это обеспечивает обмен данными между внешним устройством и ячеистой сетью.

Безопасность: прокси-узлы играют решающую роль в обеспечении безопасной связи между внешними устройствами и сетью BLE Mesh. Они часто реализуют меры безопасности для защиты данных и поддержания целостности сети.

Ретрансляция сообщений: прокси-узлы могут ретранслировать сообщения между устройствами, не входящими в ячеистую сеть, и самой ячеистой сетью. Они могут выступать в качестве посредников для управления освещением, датчиками или другими устройствами, подключенными к ячеистой сети, с устройств, не входящих в ячеистую сеть.

Конфигурация и управление: прокси-узлы могут предоставлять интерфейсы для настройки и управления ячеистой сетью. Это включает в себя такие функции, как выделение новых узлов и управление контролем доступа.

Масштабируемость: прокси-узлы помогают расширить масштабируемость сетей BLE Mesh, позволяя большему количеству устройств взаимодействовать с сетью. Это особенно важно при крупномасштабном развертывании IoT-систем.

Типы прокси-серверов: существует два основных типа прокси-узлов:

Узел-прокси GATT: обеспечивает связь только по протоколу GATT с устройствами, не входящими в ячеистую сеть.
Узел-прокси сети: обеспечивает полный доступ к ячеистой сети и может передавать сообщения ячеистой сети устройствам, не входящим в ячеистую сеть, и получать их от них.

Совместимость: Узлы-прокси гарантируют совместимость сетей BLE Mesh с широким спектром потребительских устройств, упрощая взаимодействие и управление подключенными к ячеистой сети устройствами для конечных пользователей.

В целом, BLE Mesh Proxy Nodes служат важным шлюзом между сетями BLE Mesh и более широким миром IoT и потребительских устройств. Они обеспечивают совместимость и предоставляют интерфейс для управления устройствами Mesh-сети с устройств, не входящих в Mesh-сеть, повышая практичность и удобство использования технологии BLE Mesh в различных приложениях.

Узел BLE Mesh Relay

Релейный узел BLE Mesh — это важнейший компонент в сети Bluetooth Low Energy (BLE) Mesh, играющий особую роль в расширении радиуса действия и зоны покрытия сети. Релейные узлы выступают в качестве посредников для пересылки сообщений между узлами внутри сети, обеспечивая связь между устройствами, которые могут находиться вне прямой зоны действия радиосвязи друг от друга. Вот основные характеристики и функции релейных узлов BLE Mesh:

Ретрансляция сообщений: ретрансляционные узлы получают сообщения от других узлов, а затем пересылают эти сообщения адресатам. Эта функция ретрансляции помогает сообщениям достигать узлов, находящихся за пределами зоны прямой связи, обеспечивая более широкое покрытие сети.

Самовосстановление: одной из основных особенностей сетей BLE Mesh является самовосстановление. Узлы-ретрансляторы способствуют этому, помогая перенаправлять сообщения при изменениях в сети, например, когда узел становится недоступным или выходит из строя. Это обеспечивает устойчивость и надежность сети.

Распределенная сетевая архитектура: в сетях BLE Mesh отсутствует центральный узел или ведущее устройство; вместо этого они полагаются на распределенный интеллект. Узлы-ретрансляторы совместно несут ответственность за маршрутизацию сообщений, снижая риск возникновения единой точки отказа в сети.

Масштабируемость: по мере увеличения количества узлов в сети BLE Mesh возрастает и потребность в узлах-ретрансляторах. Добавление узлов-ретрансляторов помогает поддерживать производительность сети и гарантирует эффективную связь новых узлов даже в крупномасштабных развертываниях.

Низкое энергопотребление: релейные узлы, как правило, проектируются с учетом энергоэффективности. Они потребляют минимальное количество энергии при передаче сообщений, что делает их подходящими для устройств с батарейным питанием или устройств, собирающих энергию.

Расширение зоны покрытия: ретрансляционные узлы расширяют зону покрытия сети, позволяя устройствам обмениваться данными в больших физических пространствах или средах с препятствиями, которые в противном случае могли бы препятствовать прямой связи.

Фильтрация сообщений: узлы-ретрансляторы могут быть настроены на фильтрацию или управление типами передаваемых ими сообщений. Это позволяет оптимизировать маршрутизацию сообщений и снизить перегрузку сети.

Балансировка нагрузки: в некоторых случаях узлы-ретрансляторы могут балансировать трафик сообщений, равномерно распределяя нагрузку по сети, оптимизируя производительность и минимизируя задержку.

Функция прокси: в некоторых сетях BLE Mesh узлы-ретрансляторы также могут выступать в качестве узлов-прокси, обеспечивая связь сети с внешними устройствами, не входящими в Mesh, такими как смартфоны или планшеты.

Многофункциональные узлы: некоторые устройства в ячеистой сети, такие как светильники или датчики, при необходимости могут также функционировать в качестве ретрансляционных узлов, что еще больше повышает гибкость и масштабируемость сети.

Узлы BLE Mesh Relay Nodes играют важную роль в создании надежных и масштабируемых ячеистых сетей в различных областях применения, таких как интеллектуальное освещение, промышленная автоматизация, управление зданиями и многое другое. Они обеспечивают надежную передачу сообщений по сети, позволяя бесперебойно взаимодействовать множеству устройств даже в сложных и крупномасштабных средах.

Заключение

В качестве итога данной статьи можно отметить что технология Bluetooth Low Energy (BLE) Mesh предлагает революционное решение для создания надежных, масштабируемых и энергоэффективных коммуникационных сетей в эпоху Интернета вещей (IoT). BLE Mesh представляет собой ячеистую топологию, позволяющую устройствам формировать взаимосвязанные сети, обеспечивая бесперебойную связь даже вне зоны действия радиосигнала. Благодаря самовосстанавливающимся возможностям, масштабируемости и низкому энергопотреблению, BLE Mesh хорошо подходит для таких приложений, как умные дома, промышленная автоматизация и интеллектуальное управление зданиями. Понимая архитектуру, ключевые компоненты и модели BLE Mesh, пользователи могут использовать весь потенциал этой технологии для создания разнообразных и функциональных экосистем IoT. Благодаря интеграции узлов-прокси и узлов-ретрансляторов BLE Mesh, дальность действия, зона покрытия и совместимость сетей BLE Mesh могут быть расширены, обеспечивая связь с внешними устройствами и гарантируя надежную связь в сложных условиях. По мере развития ландшафта подключенных устройств BLE Mesh остается на переднем крае, предлагая инновационные решения для коммуникационных потребностей IoT.
